Основная Информация.
Модель №.
CX-WLTFM
Применение
Промышленное производство
Тип
Турбинные расходомеры
Измерительные СМИ
Жидкость
Принцип измерения
Механика
Объект измерения
Закрытая Pipeline
Сертификация
JIS, DIN, ANS, GB, CE, RoHS, ISO
название продукта
расходомер турбины wl
материалов
алюминий
диапазон расхода
7.6–75,7 л/м.
сертификат
iso,ce,sgs
рабочее давление
0,3 мили/мин
Транспортная Упаковка
Carton/Polywood Case /Wood Case
Характеристики
CE/SGS/ISO
Торговая Марка
GN
Происхождение
Shanghai China
Код ТН ВЭД
9026100000
Производственная Мощность
1000PCS/Month
Описание Товара

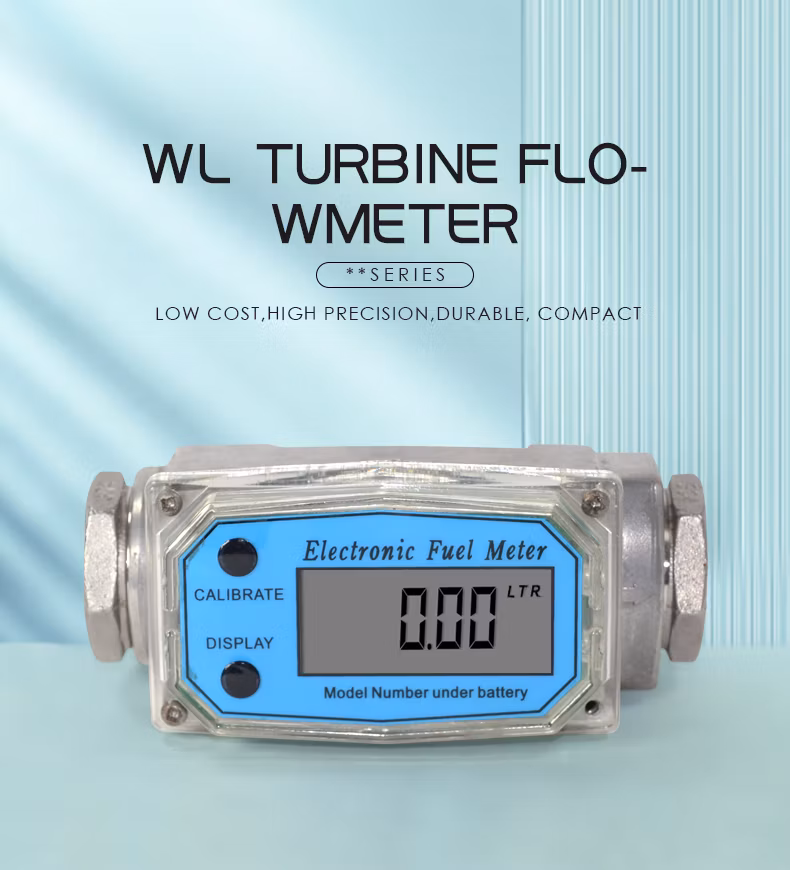

Краткое введение расходомера турбины
1. Он позволяет измерять расход жидкости и общий расход низкой вязкости2.широко используется в области бензиновых, химических, металлургии, научных исследований
3. Расстояние передачи от датчика до дисплея до 1000 м.
МОДЕЛЬ:CX-LTFM
| Размер | 4–200 мм |
| Расход | 0.04 ~800 м3/ч. |
| Средняя температура | ОТ -20 ДО +120 C. |
| Температура окружающей среды | ОТ -20 ДО +55 C. |
| Источник питания | Напряжение: +5–24 в пост. Тока, ток: ≤ 10 мА |
| Выход | 4 ~ 20 мА двухпроводной |
| Дисплей | Локальный ЖК-индикатор |
| Взрыв | Нет или да (необязательно) |
| Точность | 1% |
| Подключение | Резьба (DN4-DN40), фланец (DN50-DN200) |
| Макс. Давление | 4,0 МПа (DN4-DN40), 2,5 МПа (DN50-DN200) |
МОДЕЛЬ:CX-GTFM
| Выход | 4 ма/импульс |
| Питания | 24 в пост. Тока ±15% или литиевая батарея |
| Точность | класс 2.5–1.5 |
| Дисплей | Дополнительно |
| Размер | DN25~DN300 (может быть настроен) |
| Коммуникации | RS485 |
| Материалов | Алюминиевый сплав или нержавеющая сталь |
| Взрывонепроницаемая | ExdIIWT6 или ExiSIICT4 |
| Защиты | IP65 |
| Установка | Фланец |
| Средняя температура | ОТ -20 ДО 80 ГРАДУСОВ |
| Температура окружающей среды | ОТ -30 ДО 60 °C. |
Особенности расходомера турбины WL
(1) Цифровая связь RS485.
(2) точность измерения: ±5%F.S.
(3) можно задать значение коэффициента расхода K.
(4) Выбор единиц измерения для нескольких дисплеев с накопленным потоком: Литр, галлон, килолитр.
(5) Единицы измерения расхода на выходе импульсов: Литр, галлон, килолитр.
(6) Настройка выхода сигнализации мгновенного расхода: НЕТ, НЗ.
(7) можно установить время задержки мощности на выходе сигнализации мгновенного потока.
(8) можно установить мгновенный выход сигнала расхода и суммарный выход сигнала расхода .
(9) материал ПВХ - кислотно-щелочная устойчивость, коррозионная стойкость.
(10) расход в реальном времени, расход, отображение температуры.
(11) Количественный контроль скорости потока и общий количественный контроль.

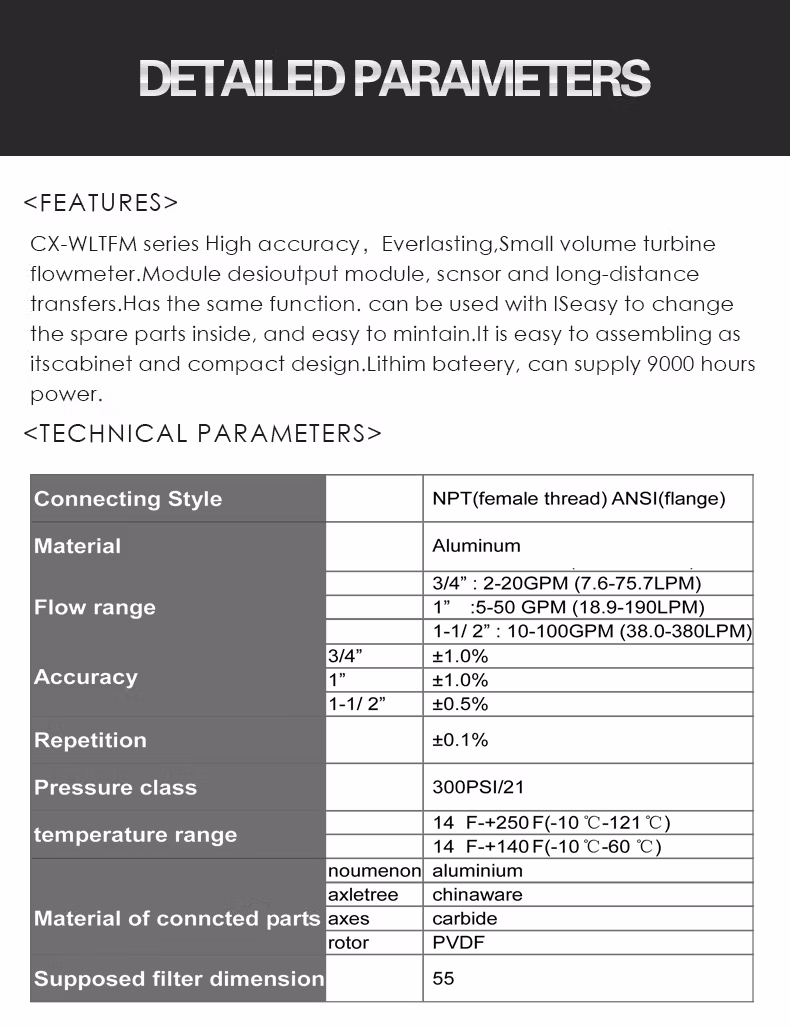

Технические параметры расходомера турбины WL
| Стиль подключения | NPT(внутренняя резьба) ANSI(фланец) | |
| Материалов | Алюминий 316, нержавеющая сталь | |
| Нынешний размер | 1/2" , 3/4" , 1" 2" | |
| Диапазон расхода | 1/2" :1-10GPM (3.8-37,9LPM) | |
| 3/4" : 2-20GPM (7.6-75.7LPM) | ||
| 1" :5-50 ГАЛЛ./МИН (18.9 Л/МИН) | ||
| 1-1/ 2" : 10-100GPM (38.0-380LPM) | ||
| 2" : 20-200GPM (76-760LPM) | ||
| Точность | Турбинный расходомер с микролата | |
| Датчик массового расхода воздуха турбины с микрокомплектом | 1/2'' | ±1.5% |
| 3/4" | ±1.0% | |
| 1 дюйма | ±1.0% | |
| 1-1/ 2" | ±0.5% | |
| 2 дюйма | ±0.5% | |
| Повторение | ±0.1% | |
| Класс давления | 300 ФУНТОВ/КВ. ДЮЙМ/21 | |
| Диапазон температур | 140F–+2500 F (-400 °C–1210 °C) | |
| 140F–+1400 F (-100 °C–600 °C) | ||
| Материал подключенных деталей | нёменон | Алюминий |
| осеклетри | с учетом особенностей производства | |
| оси | карбид | |
| ротор | ПВДФ | |
| затрубное пространство | 316 | |
| Предполагаемый размер фильтра | 55 | |
