Основная Информация.
Модель №.
HG-TFM
Точность
¡À0.2-0.5%
Основное применение
Вода, Сточные воды, Дизельное топливо, Мазут, Коррозионная жидкость / газ
Размер
dn6-dn5000мм
Датчик
навинчивание / фланец / зажим на
Применение
Промышленное производство
Тип
цифровой целевой расходомер
Измерительные СМИ
Жидкость
Принцип измерения
индуктивный расходомер емкостной силы
Объект измерения
Закрытая Pipeline
Сертификация
JIS, ДИН, ANS, Великобритания, CE, RoHS, ISO
размер линии
dn6-dn5000мм
рабочая температура
-200 - 500 град
рабочее давление
0.6–42 мили/галлон
материал корпуса
ss 304, ss 316l
относительная влажность
5% -95%
источник питания
литиевая батарея dc12-24v, 3,6 в.
уровень защиты
ip65, ip67
температура окружающей среды
-20 - 55 град. с
средний
жидкость, газ и пар
выход сигнала
пульс, 4 ма, rs 485, rs232, hart
расстояние передачи сигнала
1,000m
конфигурация
тип интеграла, тип дистанционного управления, тип подключаемого модуля
подключение
фланец, резьба, с тремя зажимами
взрывозащита
exdii bt 4, exiai ct4
Транспортная Упаковка
13 кг
Характеристики
28*28*40см
Торговая Марка
инструменты siko
Происхождение
Китай
Код ТН ВЭД
9026100000
Производственная Мощность
999 единиц/недели
Описание Товара

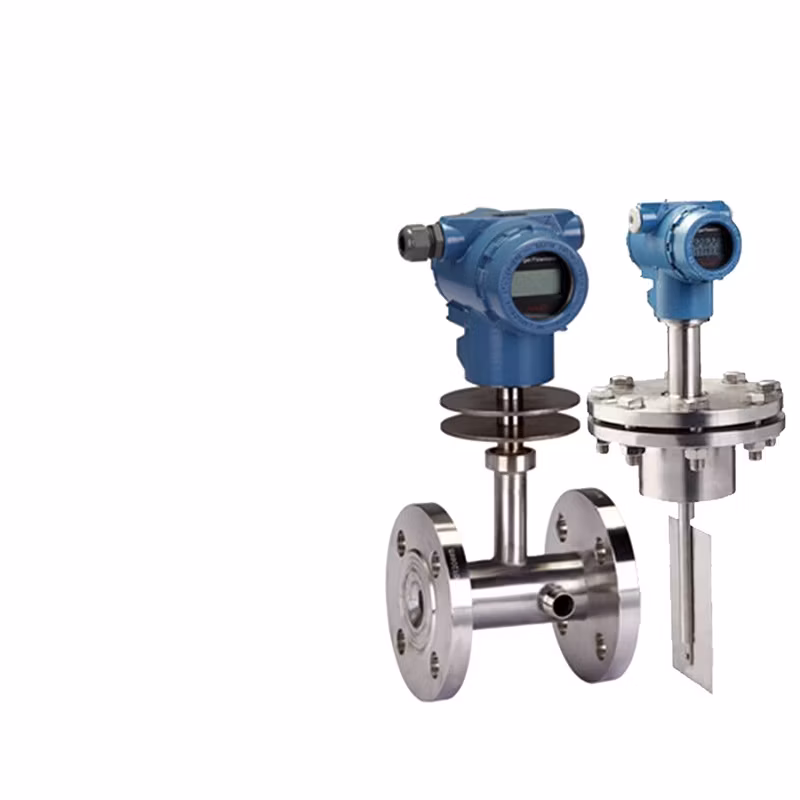

Высокотемпературный измеритель расхода асфальта 50 мм из нержавеющей стали
Емкостный расходомер СЕРИИ HG-TFM на основе традиционного расходомера с применением новых датчиков, технологии Microelectronics, который был впервые включен в индукционный расходомер емкости нового типа, имеет обе дроссельные пластины, расходомер Vortex с характеристиками движущихся частей, А также имеет очень высокую чувствительность и точность, сопоставимую с объемным расходомером.
Использует датчик силы капучипа, высокоэффективная конструкция конструкции защиты от перегрузки — это устройство реализует высокоточную, высокостабильную, ключ к ядре, в сочетании с уникальной защитой от примесей.
Помимо замены стандартных проблем измерения расхода, особенно в условиях высокой вязкости, загрязненной среды, размазанной среды, легко конденсирующейся и засоренной, высокой температуры, низкой температуры, сильной коррозии и других измерений расхода, имеют хорошую адаптивность в сложных рабочих условиях.
Широко используется в нефтегазовой, химической, металлургии, электроэнергетики, фармацевтике, Окружающей среды, продовольствия и других областях.
* широкий диапазон диаметра применимой трубы: От Φ10 до Φ2000.
* широкий диапазон температур: -196°C - 500°C.
* подходит для условий высокого/низкого давления: 0 МПа.
* подходит для всех видов СМИ: Газ. Жидкость ( включая жидкость с высокой вязкостью, шлар ), пар.
* подходит для среды с низким расходом. Минимальный расход может быть измерен на 0,08 м/с.
Использует датчик силы капучипа, высокоэффективная конструкция конструкции защиты от перегрузки — это устройство реализует высокоточную, высокостабильную, ключ к ядре, в сочетании с уникальной защитой от примесей.
Помимо замены стандартных проблем измерения расхода, особенно в условиях высокой вязкости, загрязненной среды, размазанной среды, легко конденсирующейся и засоренной, высокой температуры, низкой температуры, сильной коррозии и других измерений расхода, имеют хорошую адаптивность в сложных рабочих условиях.
Широко используется в нефтегазовой, химической, металлургии, электроэнергетики, фармацевтике, Окружающей среды, продовольствия и других областях.
* широкий диапазон диаметра применимой трубы: От Φ10 до Φ2000.
* широкий диапазон температур: -196°C - 500°C.
* подходит для условий высокого/низкого давления: 0 МПа.
* подходит для всех видов СМИ: Газ. Жидкость ( включая жидкость с высокой вязкостью, шлар ), пар.
* подходит для среды с низким расходом. Минимальный расход может быть измерен на 0,08 м/с.
| 01. | Вся конструкция прибора сплошная без движущихся деталей и легко разобрать. |
| 02. | Различные антикоррозийные материалы, материалы с высокой и низкой термостойкостью (например, Hastelloy. Титан и т. д.) Дополнительно. |
| 03. | Весь прибор можно полностью герметизировать без угла нечувствительности (сварочная форма) и без точек утечки и выдерживать высокое давление 42 МПа. |
| 04. | Небольшие потери давления и только около 1/2△P стандартной измерительной диафрагмы. |
| 05. | Программа по предотвращению помех и сильной защиты от загрязнений и самотестирования. |
| 06. | Измерение датчика отсутствие контакта с измеренной средней и без износа деталей и безопасного и надежного использования. |
| 07. | Доступен метод сухой калибровки и метод весовой компоновки. Калибровка может быть завершена с помощью одной клавиши. |
| 08. | Различные методы установки, такие как установка плагин и низкая стоимость установки, |
| 09. | Встроенная компенсация температуры и давления и качество прямого выхода или стандарт. |
| 10. | Можно выбрать дополнительно малое время резки сигнала и нелинейную коррекцию и фильтрацию. |
| 11. | Точно измерьте диапазон нормальной температуры и высокой температуры 500 градусов и низкой температуры -200 градусов в условиях расхода газа и жидкости. |
| 12. | Точное измерение и 0.2% F.S. И простота установки и обслуживания. |
| 13. | Хорошая повторяемость и, как правило, 0.05% - 0.08% и быстрое измерение. |
| 14. | Диапазон можно изменить в соответствии с фактической необходимостью замены заслонки (целевой). |
| 15. | Дисплей поля батареи низкого заряда. Может напрямую считывать значение в сети. Дисплей может одновременно считывать мгновенные и суммарные значения расхода и процентные значения в столбчатая диаграмма. |
| 16. | Разнообразие выходных сигналов и возможность передачи различных параметров. |
| 17. | Сильное сейсмическое сопротивление и пульсирующий поток можно измерить в определенном диапазоне. |
| Номинальный диаметр DN (мм) | Диапазон измерения (М3/ч) | Диаметр мишени Диапазон передаточного числа | Максимальное давление Падение (кПа) |
| 15 | 0.1 - 3 | 0.8 - 0.5 | 75.53 |
| 20 | 0.17 - 5 | 0.8 - 0.5 | 55.12 |
| 25 | 0.3 - 9 | 0.8 - 0.4 | 34.45 |
| 32 | 0.5 - 14 | 0.8 - 0.3 | 24.12 |
| 40 | 1.0 - 24 | 0.8 - 0.3 | 17.23 |
| 50 | 1.5 - 40 | 0.8 - 0.3 | 6.89 |
| 65 | 2.5 - 60 | 0.7 - 0.35 | 5.51 |
| 80 | 3.5 - 90 | 0.7 - 0.35 | 4.31 |
| 100 | 5 - 140 | 0.7 - 0.3 | 2.76 |
| 125 | 6 - 200 | 0.7 - 0.3 | 2.07 |
| 150 | 10 - 300 | 0.6 - 0.25 | 1.38 |
| 200 | 18 - 560 | 0.6 - 0.25 | 0.89 |
| 250 | 25 - 800 | 0.5 - 0.25 | 0.56 |
| 300 | 40 - 1200 | 0.5 - 0.2 | 0.35 |
| 350 | 50 - 1500 | 0.5 - 0.2 | 0.10 |
| 400 | 65 - 2000 | 0.5 - 0.2 | 0.07 |
| 450 | 90 - 2600 | 0.4 - 0.2 | 0.06 |
| 500 | 110 - 3300 | 0.4 - 0.2 | 0.05 |
| 550 | 140 - 4100 | 0.35 - 0.2 | 0.04 |
| 600 | 170 - 5000 | 0.3 - 0.15 | 0.03 |
| 700 | 230 - 6800 | 0.3 - 0.15 | 0.011 |
| 800 | 300 - 9000 | 0.3 - 0.15 | 0.0083 |
| 900 | 370 - 11000 | 0.3 - 0.15 | 0.0062 |
| 1000 | 470 - 14.000 | 0.2 - 0.1 | 0.0055 |
| 1100 | 560 - 16.000 | 0.2 - 0.1 | 0.0041 |
| 1200 | 670 - 20000 | 0.2 - 0.1 | 0.0034 |
| 1300 | 780 - 23.000 | 0.2 - 0.1 | 0.0028 |
| 1400 | 900 - 27.000 | 0.2 - 0.1 | 0.0018 |
| 1500 | 1050 - 31000 | 0.2 - 0.1 | 0.0016 |
| 1600 | 1200 - 32500 | 0.2 - 0.1 | 0.0014 |
| 1700 | 1350 - 36500 | 0.2 - 0.1 | 0.0012 |
| 1800 | 1510 - 40800 | 0.2 - 0.1 | 0.0011 |
| 1900 | 1680 - 45.500 | 0.2 - 0.1 | 0.0010 |
| 2000 | 1850 - 50000 | 0.2 - 0.1 | 0.0009 |
| 2100 | 1980 - 55800 | 0.2 - 0.1 | 0.0008 |
| Номинальный диаметр DN (мм) | Всего Ширина | Общая высота | Номинальный диаметр DN (мм) | Общая ширина | Общая высота |
| А | Б) | А | Б) | ||
| 15 | 150 | 345 | 125 | 200 | 455 |
| 20 | 150 | 350 | 150 | 200 | 480 |
| 25 | 150 | 355 | 200 | 250 | 530 |
| 32 | 150 | 362 | 250 | 250 | 580 |
| 40 | 150 | 370 | 300 | 250 | 630 |
| 50 | 150 | 380 | 350 | 250 | 680 |
| 65 | 200 | 395 | 400 | 250 | 730 |
| 80 | 200 | 410 | 450 | 250 | 780 |
| 100 | 200 | 430 | 500 | 250 | 830 |
| HG-TFM - | |||||||||||||||||||||||||||||||
| Емкостный Тип цели | |||||||||||||||||||||||||||||||
| Код | Номинал Диаметр | ||||||||||||||||||||||||||||||
| 0010 | DN10 | ||||||||||||||||||||||||||||||
| 0100 | DN100 | ||||||||||||||||||||||||||||||
| 5000 | DN5000 | ||||||||||||||||||||||||||||||
| Код | Подключение к процессу | ||||||||||||||||||||||||||||||
| F | Фланцевая труба | C | Подключаемый модуль | Г | Пластина | U | Тип разборки в линии | L | Тип резьбы | E | Другое | ||||||||||||||||||||
| Код | Тип среды | ||||||||||||||||||||||||||||||
| L | Жидкость | G | Газ | С. | Пар | ||||||||||||||||||||||||||
| Код | Номинальное давление | ||||||||||||||||||||||||||||||
| А | 0,6 МПа | E | 2,5 МПа | 10 МПа | М | 20 МПа | |||||||||||||||||||||||||
| Б) | 1.0 МПа | F | 4.0 МПа | J | 11 МПа | N | 25 МПа | ||||||||||||||||||||||||
| C | 1,6 МПа | G | 5.0 МПа | K | 15 МПа | О | 26 МПа | ||||||||||||||||||||||||
| Г | 2.0 МПа | H | 6,3 МПа | L | 16 МПа | P | 42 МПа | ||||||||||||||||||||||||
| Код | Средняя температура | ||||||||||||||||||||||||||||||
| C | От -20 до 80°C (комнатной температуры) | ||||||||||||||||||||||||||||||
| Z | 80–200 °C (средняя температура) | ||||||||||||||||||||||||||||||
| G | От 200 до 450°C (высокая температура) | ||||||||||||||||||||||||||||||
| Г | От -200 до -20°C (низкая температура) | ||||||||||||||||||||||||||||||
| Код | Выходной сигнал | ||||||||||||||||||||||||||||||
| P | Пульс | H | Протокол HART | ||||||||||||||||||||||||||||
| 4 мА | K | Релейный выход | |||||||||||||||||||||||||||||
| R | Выход связи | ||||||||||||||||||||||||||||||
| Код | Взрывозащищенная идентификация | ||||||||||||||||||||||||||||||
| А | Тип искробезопасности | Г | Взрывозащищенный тип | ||||||||||||||||||||||||||||
| Код | Материал оболочки | ||||||||||||||||||||||||||||||
| C | Углеродистая сталь | ||||||||||||||||||||||||||||||
| С. | Нержавеющая сталь 304 | ||||||||||||||||||||||||||||||
| T | Нержавеющая сталь 316L | ||||||||||||||||||||||||||||||
| Код | Материал датчика | ||||||||||||||||||||||||||||||
| H | Хастеллой | ||||||||||||||||||||||||||||||
| T | Титан | ||||||||||||||||||||||||||||||
| С. | Нержавеющая сталь 304 | ||||||||||||||||||||||||||||||
| E | Другие материалы | ||||||||||||||||||||||||||||||
